1. Alta precisão de medição: A resolução é de até nanoescala baseada na tecnologia de interferometria a laser; Com unidade de compensação ambiental de alta precisão, as influências no resultado da medição da temperatura ambiente, pressão, umidade e temperatura do material são eliminadas; Ele pode garantir a estabilidade de frequência do laser a longo prazo usando o sistema de controle de estabilização de frequência térmica do laser; O design de separação do interferoscópio do host evita a distorção térmica do interferoscópio, o que garante a estabilidade do caminho óptico de interferência.
2. Pode medir linearidade, ângulo, retidão, perpendicularidade e outros parâmetros geométricos; Ele pode medir a precisão do posicionamento linear e a precisão do posicionamento repetido de trilhos guia para máquinas-ferramentas CNC, máquinas de medição por coordenadas e outros equipamentos de movimento de precisão; Ele pode medir o ângulo de inclinação, ângulo de giro, perpendicularidade e retilineidade dos trilhos-guia, além de calibrar eixos rotativos de máquinas-ferramentas.
3. De acordo com as configurações de compensação do usuário, o sistema gera automaticamente uma tabela de compensação de erros para calibração de máquinas-ferramentas.
4. Com funções de medições dinâmicas (curva de tempo de deslocamento, curva de velocidade-tempo, curva de tempo de aceleração), medição de amplitude e análise de frequência, pode analisar teste de vibração de máquina-ferramenta, características dinâmicas de fuso de esfera, características de resposta de sistema de acionamento , características dinâmicas do trilho-guia e assim por diante.
5. Padrões nacionais e internacionais integrados, como GB, ISO, BS, ANSI, DIN, JIS e assim por diante. O sistema analisa e processa dados de acordo com o padrão relevante e, finalmente, gera relatórios de teste incluindo gráficos e dados correspondentes.
6. Pode adquirir automaticamente os parâmetros de temperatura ambiente, temperatura do material, umidade ambiente e pressão atmosférica. Pode definir a compensação ambiental manualmente ou automaticamente pelo sistema.
7. Com gerenciamento centralizado de banco de dados para registros de medição, o usuário pode consultar e gerenciar os registros de medição de acordo com tipo de objeto, instituição de teste, número de fabricação, inspetor, instituição submetida, número do equipamento, data de inspeção e data efetiva; Pode exportar os dados para arquivos Word, Excel, AutoCAD (opcional).
8. Fácil de instalar: Peso básico 15kg, conveniente e portátil.

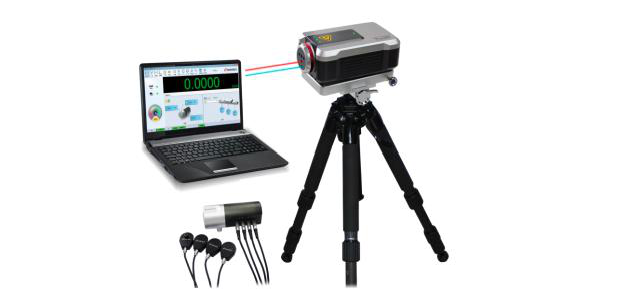

§≡≡≡≡ FOTO ≡≡≡≡
§≡≡≡≡ Parametros ≡≡≡≡
System parameters: | ||||
1. Measuring method: single frequency | ||||
2. Laser frequency accuracy: 0.05ppm | ||||
3. Dynamic capture rate: 50kHz | ||||
4. Warm-up time: about 6 min | ||||
5. Operating temperature: (0-40)℃ | ||||
6. Environment temperature: (0-40)℃, humidity: 0-95% | ||||
7. Storage temperature: -20℃-70℃ | ||||
Environmental sensors: | ||||
1. Atmospheric temperature sensor : ±0.1℃ (0-40)℃, resolution: 0.01℃ | ||||
2. Material temperature sensor: ±0.1℃ (0-40)℃, resolution: 0.01℃ | ||||
3. Atmospheric humidity sensor: ±5% (0-95%) | ||||
4. Atmospheric pressure sensor: ±0.1kPa (65~115)kPa | ||||
Linear measurement: | ||||
1. Measuring range: (0-80)m | ||||
2. Measuring accuracy: 0.5ppm (0-40)℃ | ||||
3. Measuring resolution: 1nm | ||||
4. Maximum measuring speed: 4m/s | ||||
Angle measurement: | ||||
1. Axial range: (0-15)m | ||||
2. Measuring range: ±10° | ||||
3. Accuracy: ±(0.02%R+0.1+0.24M)″ (R is indicating value, unit: ″; M is measured length in m) | ||||
4. Measuring resolution: 0.1″ | ||||
Flatness measurement: | ||||
1. Axial range: (0-15) m | ||||
2. Flatness measuring range: ±1.5 mm | ||||
3. Accuracy: ±(0.2%R+0.02M2) μm (R is indicating value in μm; M is measured length in m) | ||||
4. Substrate size: 180mm adjustable, 360mm adjustable | ||||
5. Measuring resolution: 0.1μm | ||||
Straightness measurement: | ||||
Item | Axis range | Measuring range | Accuracy | Resolution |
Short straightness | (0.1-4)m | ±3.0mm | ±(0.5+0.25%R+0.15M2)μm | 0.01μm |
Long straightness | (1-20)m | ±3.0mm | ±(5.0+2.5%R+0.015M2)μm | 0.1μm |
Note: R is indicating value in μm; M is measured length in meters | ||||
Perpendicularity measurement: | ||||
Item | Axis range | Measuring range | Accuracy | Resolution |
Short straightness | (0.1-3)m | ±3.0mm | ±(2.5+0.25%R+0.8M)μm/m | 0.01μm |
Long straightness | (1-15)m | ±3.0mm | ±(2.5+2.5%R+0.08M)μm/m | 0.01μm |
Note: R is indicating value in μm; M is measured length in meters | ||||
Rotary axis measurement: | ||||
1. Measuring range of angle: 0-360° | ||||
2. Max axis rotation speed: 10rpm | ||||
3. Pitch accuracy of precision turntable: ±1″ | ||||
4. Resolution: 0.1″ |
§≡≡≡≡ Description ≡≡≡≡
§≡≡≡≡ Whole prism ≡≡≡≡
§≡≡≡≡ Aplicações ≡≡≡≡
§≡≡≡≡ Configuração ≡≡≡≡
1. SJ6000 host machine 1 pc
2. Environmental compensation modules 1 set
3. Prism modules
For linear measurement (standard) 1 set
For micro angle measurement(optional) 1 set
For straightness measurement (optional) 1 set
For perpendicularity measurement (optional ) 1 set
For flatness measurement (optional) 1 set
For axis of rotation measurement (optional) 1 set
4. Measuring Software 1 pc
5. Laptop computer 1 pc
6. Portable case 1 pc
7. Universal tripod 1 pc
8. Pan/tilt holder 1 pc
9. Magnetic bases for prism module 1 set
10. Instruction Manual 1 pc
11. Product certification and Warranty card 1 set
