Apalpador de toque Infravermelho IRP60.00
Apalpador de toque Infravermelho IRP60.00
Princípio de funcionamento

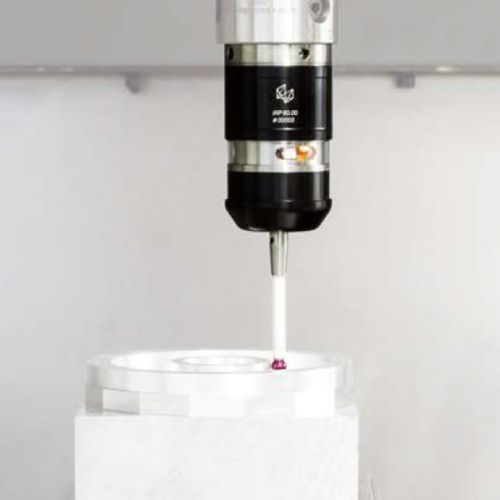

O apalpador de toque infravermelho IRP60.00 é usado para medição de peças de trabalho e determinação de compensações automáticas de posições angulares divergentes das peças de trabalho.
Além disso, é usado para definir ponto zero dentro da máquina-ferramenta. O apalpador de toque infravermelho IRP60.00 é capaz de medir geometrias de peças como arestas, diâmetros, saliências, ranhuras, ressaltos, ângulos, cantos e arcos circulares. Além disso, permite medir geometrias complexas, como superfícies tridimensionais (com auxlílio de software vendido separadamente), e medir com o 4º e 5º eixo girados. Os sinais de medição do Touch Probe são transmitidos ao receptor via transmissão infravermelha.
SONDA DE TOQUE INFRAVERMELHO IRP60.00
|
Código |
Sonda de toque infravermelho IRP60.00 |
|
60.00-IRP# |
m&h Sonda de toque infravermelho • Ativação bidirecional • 1x Parafuso de montagem ISO 4762 M5x10 (5287) • Cone para fixação na máquina (a ser definido de acordo com a máquina) |
|
Código |
Receptor Infravermelho IRR61.00 |
|
61.00-IRR# |
m&h Receptor infravermelho • Saída de cabo axial |
|
Código |
Bateria |
|
4316 |
Bateria (3,6 V / 1/2AA) (2 unidades) |
|
Código |
Ponta |
|
PM4-C2540 |
M4-Stylus (haste de cerâmica) • Comprimento = 103 mm, esfera de rubi = 6 mm |
|
Código |
Caixa de ferramentas |
|
6X.00-TB |
1x Pino de montagem (0885) 1x Chave hexagonal AF1.3 mm (0227) 2x Chave hexagonal AF2 mm (1097) 1x Chave hexagonal AF3 mm (1780) 1x Chave Hexagon AF4 mm (5940) 8x Parafuso de ajuste ISO 4026 M4x8 (1352) 4x Parafuso de ajuste ISO 4762 M4x10-A2 (5937) 3x Parafuso sem cabeça ISO 4026 M2.5x3 (0548) |
|
Código |
Instalação e Treinamento |
|
Mao de Obra |
8 Horas para Instalação + 8 Horas para Treinamento |
